Монтажный комплект для пневморозетки NEW AIR, NEW AIR LOGIK (без розетки)

Описание

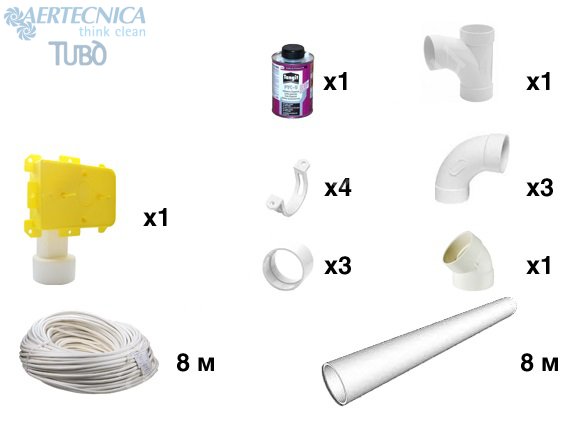

В состав комплекта входят:

Подрозетная коробка для пневморозеток NEW AIR, NEW AIR LOGIK Ø2'', с отводом 90° - 1 шт.

Труба для монтажа встроенного пылесоса Ø50,8мм, стенка 2мм - 8 м.

Провод низкоточный, двужильный - 8 м.

Клей для ПВХ 150г - 1 шт.

90° длинный Y тройник, ПВХ - 1 шт.

90° НН отвод Ø50,8мм, ПВХ - 3 шт.

45° НН отвод Ø50,8мм, ПВХ - 1 шт.

Муфта Ø50,8мм, ПВХ - 3 шт.

Хомут для фиксации труб Ø50,8мм, ПВХ - 4 шт.



Установка пневморозеток



Инсталляция пневмотрассы в стяжке пола
Минимальная толщина пола для укладки
трупопровода и фитингов рассчитывается
по формуле:
min толщина пола = ø трубопровода +2 см
Пример
Со стандартным трубопроводом ø50 мм
минимальная толщина пола 7 см
1 – трубопровод ø50 мм
2 – 7 см стяжка
Прокладывайте трубопровод в дверные
проемы, чтобы избежать бурения стен
разделяющих помещения.



Установка подрозетной коробки
Для электрического соединения
управляющего провода, убранного
в защитную гофру, в подрозетной
коробке имеются специальные пропилы.
3 - пропилы для управляющего провода в
защитной гофре
4 - слой штукатурки
5 - КРЫШКА
Установите подрозетную коробку в
стену заподлицо с уровнем штукатурки,
сохраняя рекомендуемую ориентацию
(указанную на КРЫШКЕ)
Проверьте положение подрозетной
коробки по уровню



Параллельное соединение между
пневморозетками

Пневморозетки по очереди соединяют
параллельно проводом в защитной
гофре 2x1 ø16.
6 - провод в защитной гофре 2x1 ø16
7 - подрозетная коробка с пропилами для
соединения розеток
